BRESEN.H
[目次 | 型・クラス・構造体 | マクロ]
1|/*************************************************************************
2|* 1. <<< ブレゼンハム・アルゴリズム (Bresen) >>>
3|*【補足】

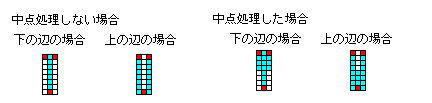

4|*・現在、以下の図のような中点処理を行っていません。
5|* ↓次の図は無くしてしまいました (^^;
6|*
7|* 下の辺の場合、現在の点より「下」にある前または後ろの点と中点を取ります。
8|* ただし、最初の点と最後の点には前または後ろの点が無いことに注意
9|**************************************************************************/
10|
11|#ifndef __BRESEN_H
12|#define __BRESEN_H
13|
14|/*----------------------------------------------------------------------
15|[Module Property]
16|name = Bresen
17|title = ブレゼンハム・アルゴリズム（一次関数）
18|category = 数学
19|src =
20|depend =
21|priority =
22|accord =
23|----------------------------------------------------------------------*/
24|
25|#ifndef USES_PRIORITY_HEADER
26|/*[START_OF_PRIORITY_HEADER]*/
27|
28|#define USES_BRESEN
29|typedef struct _Bresen Bresen;
30|typedef struct _Bresen_Ex Bresen_Ex;
31|
32|/*[END_OF_PRIORITY_HEADER]*/
33|#endif
34|
35|
36|
37|/*---------------------------------------------------------------------*/
38|/* 2. <<< Interface Area ------------------------------------------- >>> */
39|/*---------------------------------------------------------------------*/
40|
41|
42|
43|/*************************************************************************
44|* 3. <<< [Bresen] ブレゼンハム・アルゴリズム >>>
45|*【役割】
46|*・一次関数（x を１つずつ移動して y を計算する）を描画するための
47|* 線形補間計算を整数演算で高速に行います。
48|*・y の値は、y の初期値をユーザが持っておき、Bresen_next の返り値に応じて
49|* ユーザが持っている y の変数をプラス１します。
50|*【制限】
51|*・傾きは０から１の間の小数だけ指定できます。
52|**************************************************************************/
53|struct _Bresen {
54| int cup;
55| int plus;
56| int minus;
57|};
58|
59|void Bresen_init( Bresen*, int dx, int dy );
60|int Bresen_next( Bresen* );
61|int Bresen_getFixDec( Bresen*, int sft );
62|/* type Bresen_getDec( Bresen*, type );*/
63|
64|
65|
66|/*************************************************************************
67|* 4. <<< [Bresen_Ex] 拡張ブレゼンハム・アルゴリズム >>>
68|*【役割】
69|*・一次関数（x を１つずつ移動して y を計算する）を描画するための
70|* 線形補間計算を整数演算で高速に行います。
71|*・y の値は、y の初期値をユーザが持っておき、Bresen_Ex_next の返り値に応じて
72|* ユーザが持っている y の変数をプラスします。
73|*・傾きは０以上の有理数を任意に指定できますが、Bresen より演算が多くなります。
74|**************************************************************************/
75|struct _Bresen_Ex {
76| int cup;
77| int plus;
78| int minus;
79| int dint; /* 整数部の増分 */
80| int direc; /* */
81|};
82|
83|void Bresen_Ex_init( Bresen_Ex*, int dx, int dy );
84|int Bresen_Ex_next( Bresen_Ex* );
85|int Bresen_Ex_getFixDec( Bresen_Ex*, int sft );
86|/* type Bresen_Ex_getDec( Bresen_Ex*, type );*/
87|
88|
89|
90|/*---------------------------------------------------------------------*/
91|/* 5. <<< Mapping Area --------------------------------------------- >>> */
92|/*---------------------------------------------------------------------*/
93|
94|
95|
96|/*************************************************************************
97|* 6. <<< [Bresen_init()] 初期化する >>>
98|*【引数】
99|* ・int dy,dx; 傾き
100|*【補足】
101|*・初期化した直後は、現在位置が端点にある状態です。
102|*・傾きは０〜１です。ただし、dx>=dy>=0。
103|**************************************************************************/
104|#define Bresen_init( this, dx, dy ) \
105| { \
106| ASSERT( dy >= 0 ); \
107| ASSERT( dx >= dy ); \
108| (this)->plus = (dy) << 1; /* plus = 2dy */ \
109| (this)->cup = (this)->plus - (dx); /* (dy % dx) * 2 */ \
110| (this)->minus = (this)->cup - (dx); /* minus = -2dx */ \
111| }
112|
113|
114|
115|/*************************************************************************
116|* 7. <<< [Bresen_next()] X をプラス１して Y の増分を返す >>>
117|*【引数】
118|* ・int 返り値; X をプラス１したら Y もプラス１する =1, not=0
119|*【補足】
120|*・この関数を呼び出す回数は dx 回であり、Y を参照する回数が dx + 1 回
121|* であることに注意。
122|*【例】
123|* y += Bresen_next( this );
124|**************************************************************************/
125|#define Bresen_next( this ) \
126| ( ( (this)->cup >= 0 ) ? \
127| ( (this)->cup += (this)->minus, 1 ) : \
128| ( (this)->cup += (this)->plus, 0 ) )
129|
130|
131|
132|/*************************************************************************
133|* 8. <<< [Bresen_getFixDec()] 現在の Y の小数部を固定小数で返す >>>
134|*【引数】
135|* ・int sft; 返す固定小数のシフト数
136|* ・int 返り値; 現在の Y の小数部（固定小数）
137|**************************************************************************/
138|#define Bresen_getFixDec( this, sft ) \
139| ( ( ((this)->minus - (this)->cup) << sft ) / (this)->minus )
140|
141|
142|
143|/*************************************************************************
144|* 9. <<< [Bresen_getDec()] 現在の Y の小数部を浮動小数で返す >>>
145|*【引数】
146|* ・type; 返り値の浮動小数の型
147|* ・type 返り値; 現在の Y の小数部
148|**************************************************************************/
149|#define Bresen_getDec( this, type ) \
150| ( (type)((this)->minus - (this)->cup) / (this)->minus )
151|
152|
153|
154|/*************************************************************************
155|* 10. <<< [Bresen_Ex_init()] 初期化する >>>
156|*【引数】
157|* ・int dy,dx; 傾き
158|*【補足】
159|*・初期化した直後は、現在位置が端点にある状態です。
160|*・傾きは任意です。ただし、dx>0。
161|* dx <= 0 を指定したい場合は、独自に関数を作ってください。
162|**************************************************************************/
163|#define Bresen_Ex_init( this, dx, dy ) \
164| { \
165| int _dy_dec; /* dy の小数部 */ \
166| ASSERT( dx > 0 ); \
167| (this)->dint = (dy)/(dx); \
168| if ( dy > 0 ) { \
169| (this)->direc = +1; \
170| _dy_dec = (dy) - (dx) * (this)->dint; \
171| }\
172| else { \
173| (this)->direc = -1; \
174| _dy_dec = -(dy) + (dx) * (this)->dint; \
175| }\
176| Bresen_init( this, dx, _dy_dec ); \
177| }
178|
179|
180|
181|/*************************************************************************
182|* 11. <<< [Bresen_Ex_next()] X をプラス１して Y の増分を返す >>>
183|*【引数】
184|* ・int 返り値; Y の増分
185|*【補足】
186|*・この関数を呼び出す回数は dx 回であり、Y を参照する回数が dx + 1 回
187|* であることに注意。
188|*【例】
189|* y += Bresen_Ex_next( this );
190|**************************************************************************/
191|#define Bresen_Ex_next( this ) \
192| ( ( (this)->cup >= 0 ) ? \
193| ( (this)->cup += (this)->minus, (this)->dint + (this)->direc ) : \
194| ( (this)->cup += (this)->plus, (this)->dint ) )
195|
196|
197|
198|/*************************************************************************
199|* 12. <<< [Bresen_Ex_getFixDec()] 現在の Y の小数部を固定小数で返す >>>
200|**************************************************************************/
201|#define Bresen_Ex_getFixDec Bresen_getFixDec
202|
203|
204|
205|/*************************************************************************
206|* 13. <<< [Bresen_Ex_getDec()] 現在の Y の小数部を浮動小数で返す >>>
207|**************************************************************************/
208|#define Bresen_Ex_getDec Bresen_getDec
209|
210|
211|
212|/*************************************************************************
213|* 14. <<< [Bresen_Ex_print()] デバッグ表示する >>>
214|*【補足】
215|*・ソースで #include <stdio.h> してください。
216|**************************************************************************/
217|#define Bresen_Ex_print( this ) \
218| printf( "cup = %d, plus = %d, minus = %d, dint = %d, direc = %d\n", \
219| (this)->cup, (this)->plus, (this)->minus, \
220| (this)->dint, (this)->direc )
221|
222|
223|
224|#endif /* __BRESEN_H */
225|
